产品型号:APR-X15/22/55

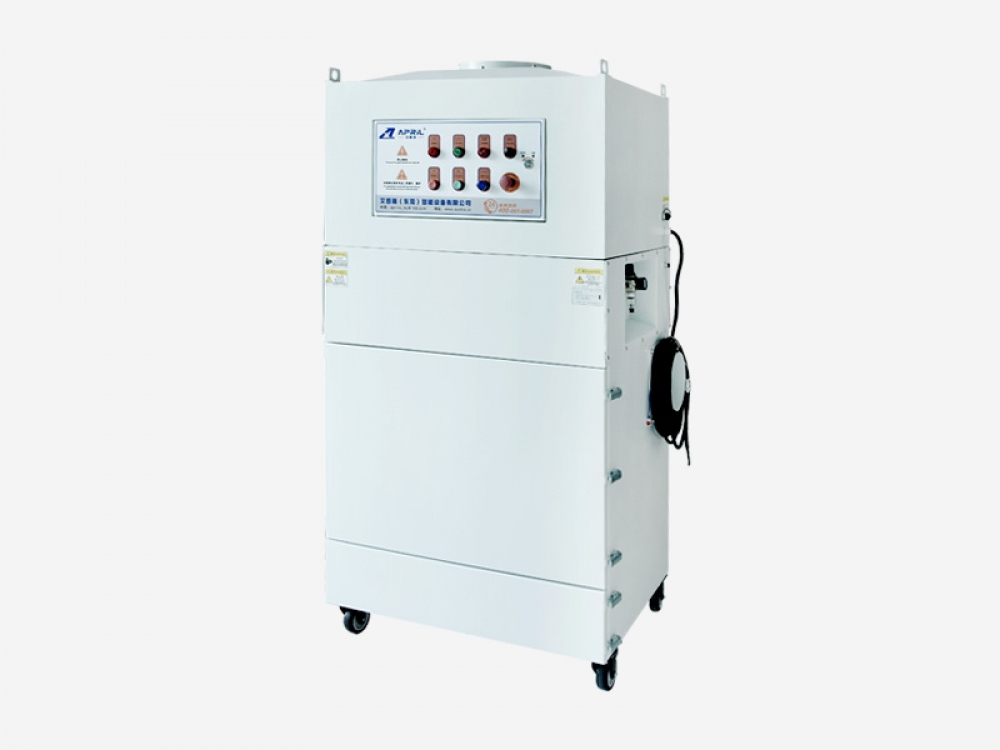

APR-X 工業集塵器
①、體積適中,方便放置、安裝在機器旁邊,移動方便,不占用太多空間;
②、機器設計簡單務實,方便清理、更換過濾材料及維護保養;
③、過濾材料采用日本進口材料製作,能有效的延長使用壽命及增加過濾精度;
④、中壓中高風量可同時實現浮游粉塵、大顆粒、碎片的吸附收集;
⑤、壓差表可實時監控機器過濾運行的狀況;

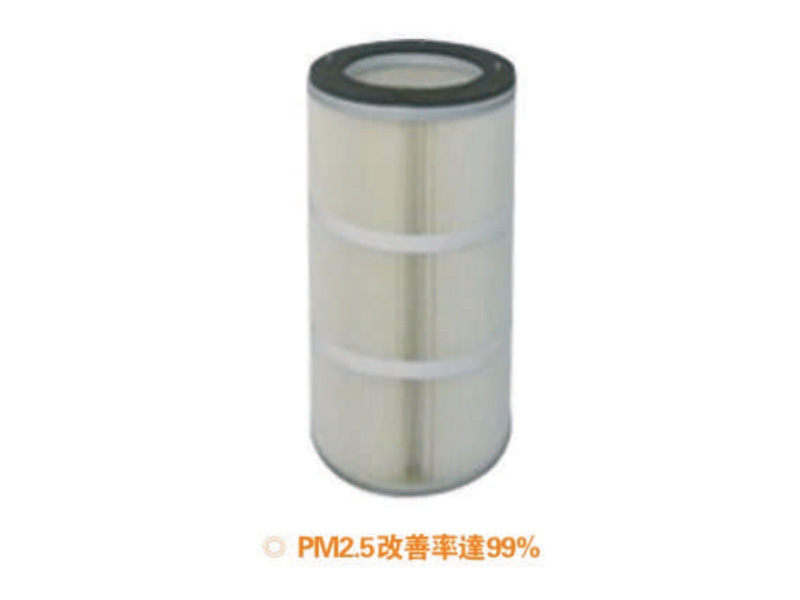

過濾材料采用日本進口東麗覆膜濾筒,對0.3μm以上的粉塵過濾效率達99%以上,高過濾精度對PM2.5有很好的去除效果。

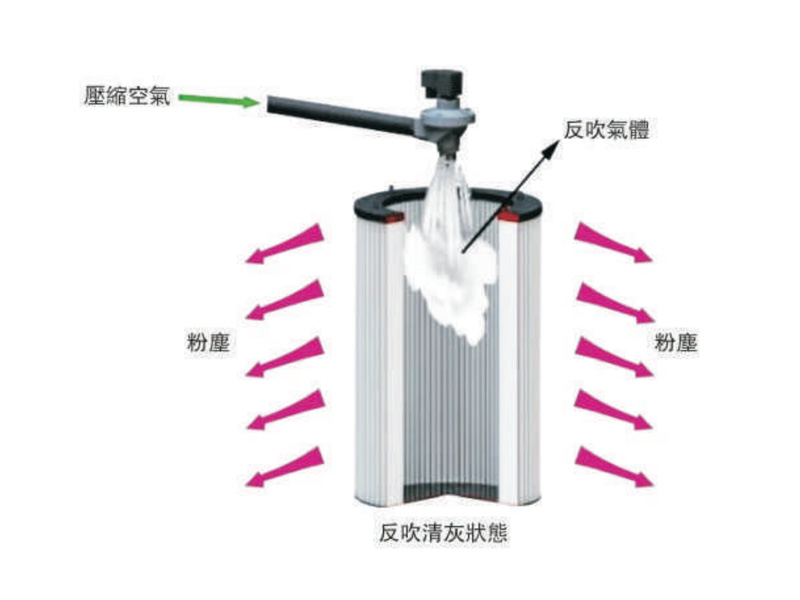

脈衝反吹系統由氣缸、電磁脈衝閥、脈衝反吹控制儀、壓縮空氣組成;系統采用漩渦式脈衝清灰結構,通過綫形控制,壓縮空氣經脈衝閥進入濾筒進行噴吹進行自動清灰功能,清灰區域可覆蓋整個濾筒。

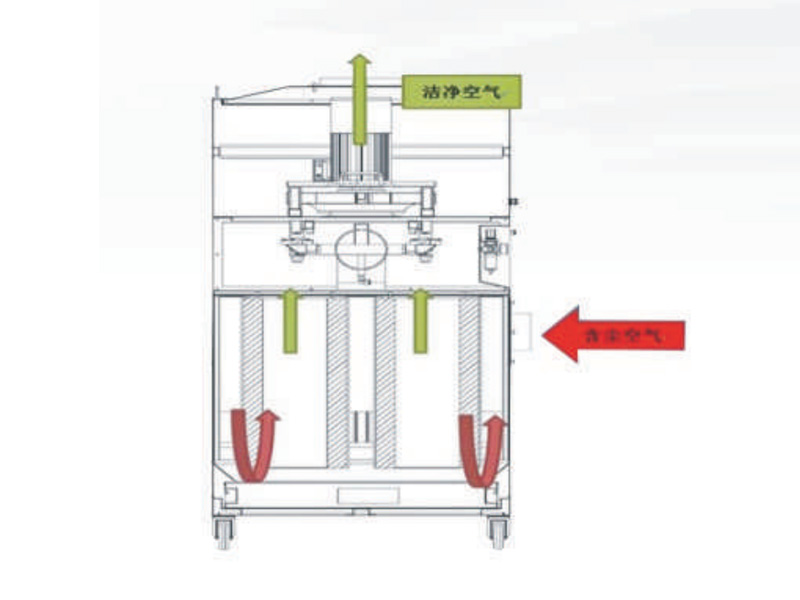

粉塵通過吸入口捕集進入集塵器後,含塵空氣從集塵器的進風均流裝置進入過濾室,首先碰到進風口中間的擾流板,由於氣流斷面突然擴大及在擾流板的作用下,氣流中一部分粗大顆粒直接沉降至灰門;粒度細、密度小的塵粒則在氣流通過濾筒時被過濾效果高達99%的濾筒過濾,截留在濾筒表面,并被脈衝反吹結構反吹落入灰門内,净化後的氣體進入净化室由集塵器上側風機室的排風口重新排放到車間裏。
項目 | 型號 | APR-X15 | APR-x22 | APR-X55 |
電氣參數 | 輸入電源(V/Hz) | 三相三綫380V/50Hz | 三相三綫380V150Hz | 三相三綫380V/ 50Hz |
機器功率(Kw) | 1.5 | 2.2 | 5.5 | |
額定電流(A) | 3.35 | 4.75 | 11 | |
電機防護等級 | IP55 | IP55 | IP55 | |
除廛参数 | 最大虑理風量(m³/h ) | 1800 | 2800 | 5800 |
最高風壓(Pa) | -1500 | -2500 | -3000 | |
過濾筒数量(個) | 1 | 2 | 4 | |
過濾面積(㎡) | 10 | 20 | 40 | |
過濾精度(μm) | 0.3 | 0.3 | 0.3 | |
過濾效率 | 99% | 99% | 99% | |
進風口口徑(mm) | φ100/110 | φ150/200 | φ300 | |
排風口口徑(mm) | ø200 | ø250 | ø300 | |
其他 | 壓縮空氣壓力(Mpa) | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 |
噪聲等級(dB) | 71±2 | 75±2 | 80±2 | |
過濾方式 | 負壓外濾式 | 負壓外濾式 | 負壓外濾式 | |
清灰方式 | 脈衝反吹+抽屜集塵 | |||
外形尺寸(mm) | 650"600*1720 | 900"700*1850 | 900*1000"2000 | |
集塵箱容量(L) | 30 | 40 | 25*2 | |
機器重量(kg) | 195 | 280 | 500 |
